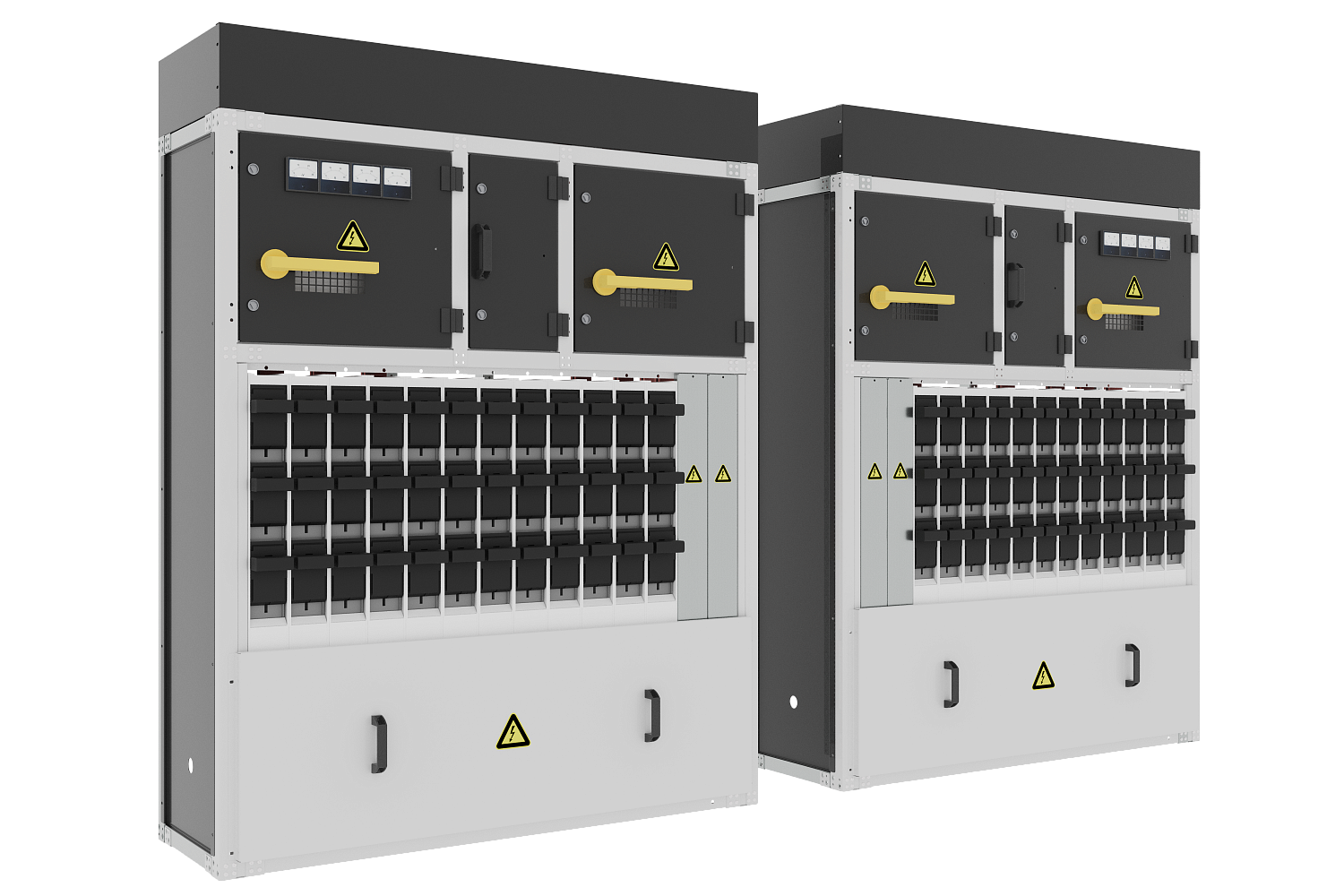

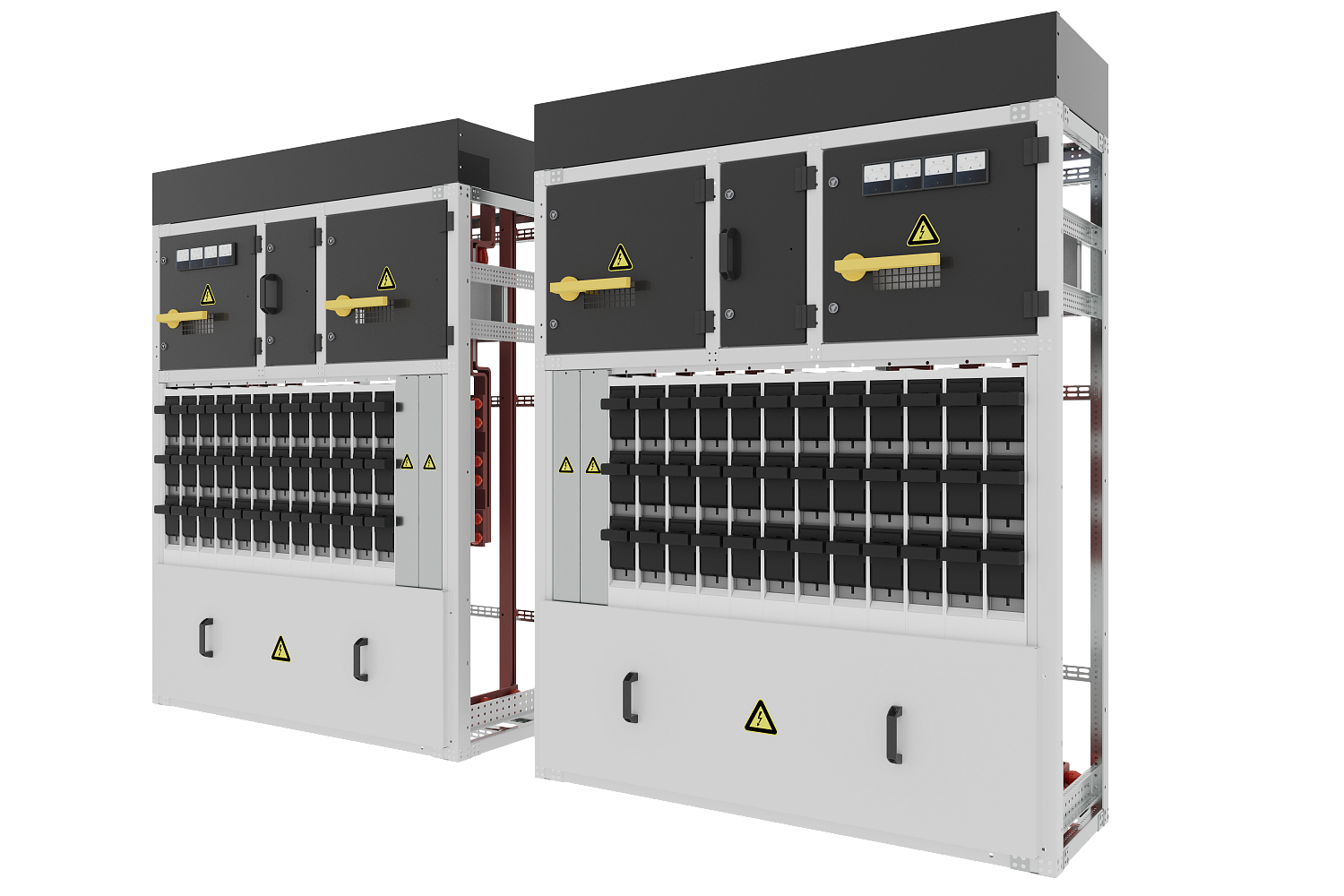

Шкафы распределительные низкого напряжения с рубильниками (ШРНН.Р)
Шкаф распределительные низкого напряжения с рубильниками (ШРНН.Р)
Шкафы распределительные низкого напряжения с рубильниками (ШРНН.Р) предназначены для комплектования распределительных устройств напряжением 0,4 кВ переменного тока частотой 50 Гц с глухозаземлѐнной нейтралью, служащих для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания отходящих линий. Шкафы предназначены для установки в специальных электропомещениях. ШРНН.Р поставляются отдельными шкафами, состав которых определяется конкретным заказом в соответствии с установленной формой опросного листа.
Конструкция

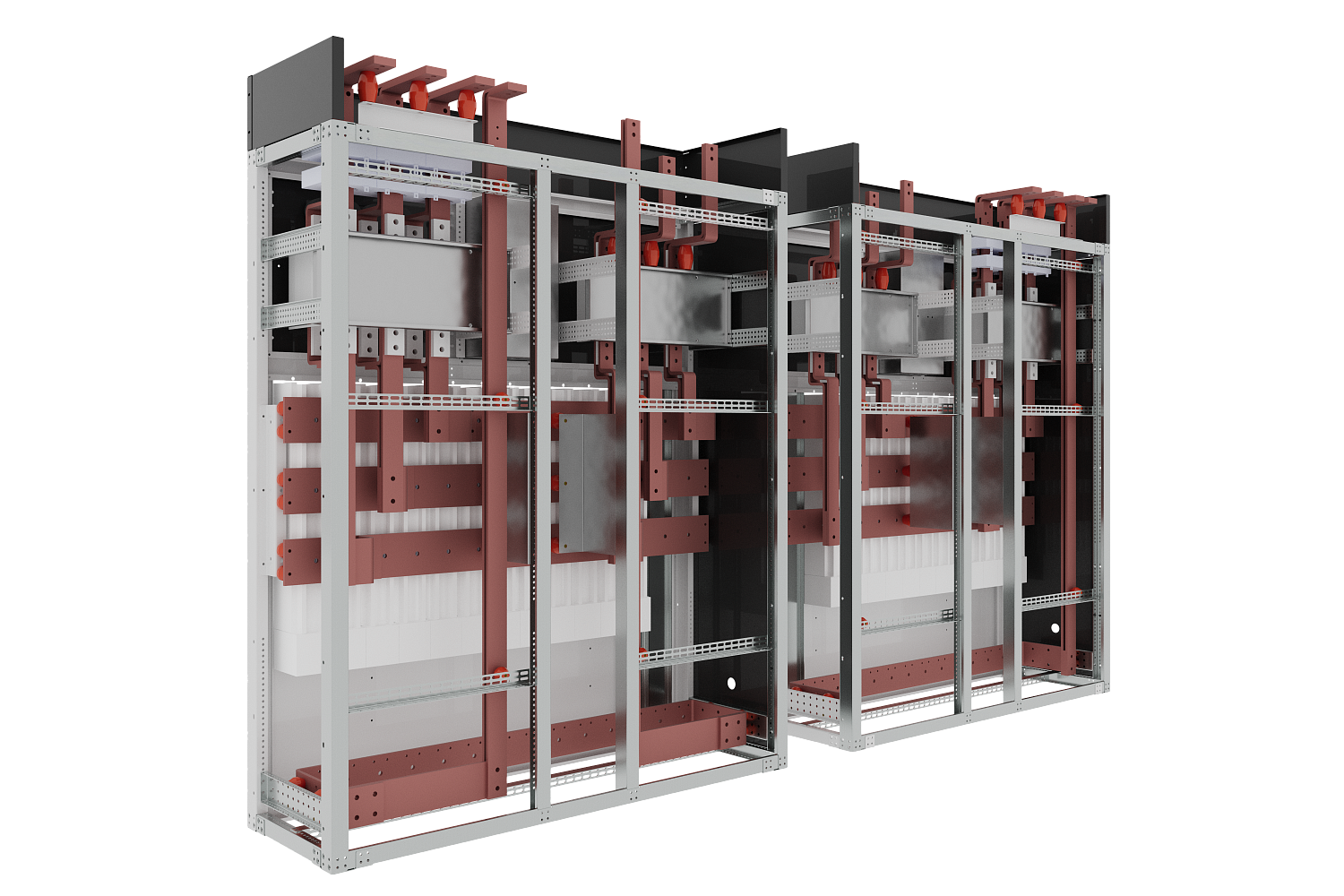

Корпус ШРНН-Р защищён от коррозии на весь срок службы. Детали корпуса изготовлены из стального 1,5 - 2,0 миллиметрового листа, оцинкованного горячим методом. Узлы механизмов оцинкованы гальваническим методом. Элементы фасада покрыты порошковой полимерной краской с повышенной адгезией к металлу. Корпус собран на резьбовых и заклепочных соединениях без применения сварки. Металлический корпус из оцинкованной стали и покрытые порошковой краской фасадные элементы делают конструкцию надежной и долговечной. Для обеспечения безопасной эксплуатации, вводные и секционные аппараты закрываются дверцей, сверху шкафа шинные выводы закрыты защитным кожухом. Рубильники с вертикальным расположением фаз одного присоединения устанавливаются на горизонтально расположенные сборные шины. Каждый рубильник выполняет функции разъединителя, защиты от перегрузок и коротких замыканий кабельной линии, которая подключается к нему. Защита реализована на стандартных ножевых предохранителях.
Основные технические характеристики
|
№ |
Наименование параметра |
Значение параметра |
|
1 |
Напряжение, кВ |
0,4 |
|
2 |
Род тока |
переменный |
|
3 |
Номинальная частота питающей сети, Гц |
50 Гц |
|
4 |
Номинальный ток главных цепей, А |
до 4000 |
|
5 |
Номинальный ток сборных шин, А |
до 4000 |
|
6 |
Номинальный ток секционного выключателя нагрузки, А |
до 4000 |
|
7 |
Номинальный ток предохранителей, А |
160-630 |
|
8 |
Вид конструкции |
шкаф |
|
9 |
Число отходящих линий (фидеров) |
4 и более |
|
10 |
Степень защиты, по ГОСТ 1425480 |
– IP41 |
Условия эксплуатации
Нормальная работа шкафов обеспечивается при температуре окружающего воздуха от -45°С до +40°С. Окружающая среда в закрытых помещениях не взрывоопасная, не содержащая пыли, в том числе токопроводящей, в количестве, нарушающем работу панелей. Группа условий эксплуатаций в части воздействия окружающей среды М2 по ГОСТ 17516.1-90. Степень защиты панелей со стороны фасада (обслуживания) IP20 по ГОСТ 14254 96, с остальных сторон – IP00.
ШРНН.Р не предназначены для работы:
- в среде, подвергающейся действию газов, испарений и химических
отложений, разрушающих изоляцию и металл, в среде, подвергающейся усиленному
загрязнению;
- в устройствах или установках специального назначения, например,
электропечных установках, экскаваторных, корабельных и судовых
распределительных устройствах и т.п.;
- в среде, опасной в отношении пожара или взрыва.
Условное обозначение:
Шкаф ШРНН.Р-02-12-2500 У3
Типоисполнение шкафа (01-левый, 02-правый)
Количество отходящих фидеров 12
Значение номинального тока 2500А
Климатическое исполнение и категория размещения по ГОСТ 15150-69.
К комплекту ШРНН прикладывается следующая документация:
- руководство по эксплуатации, руководство по эксплуатации на основные
комплектующие изделия, на которые предусмотрена предприятием-изготовителем
поставка этих документов комплектно с изделиями;
- электрические схемы принципиальные;
- сертификаты соответствия на ШРНН.Р и комплектующие.
