ШОТ-02

        Шкаф оперативного постоянного тока (ШОТ) предназначен для питания напряжением постоянного тока цепей устройств релейной защиты и автоматики, цепей сигнализации и управления. ШОТ используются сетевыми компаниями, промышленными предприятиями и на объектах инфраструктуры.

       ШОТ поставляются отдельными шкафами, состав которых определяется конкретным заказом в соответствии с установленной формой опросного листа.

       ШОТ не предназначены для работы:

- в среде, подвергающейся действию газов, испарений и химических

    отложений, разрушающих изоляцию и металл, в среде, подвергающейся усиленному

    загрязнению;

- в устройствах или установках специального назначения, например,

    электропечных установках, экскаваторных, корабельных и судовых

    распределительных устройствах и т.п.;

- в среде, опасной в отношении пожара или взрыва.

Конструктивные особенности ШОТ- 02

      Корпус ШОТ защищён от коррозии на весь срок службы. Детали корпуса изготовлены из стального 1,5 - 2,0 миллиметрового листа, оцинкованного горячим методом. Узлы механизмов оцинкованы гальваническим методом. Элементы фасада покрыты порошковой полимерной краской с повышенной адгезией к металлу. Корпус собран на резьбовых и заклепочных соединениях без применения сварки. Металлический корпус из оцинкованной стали и покрытые порошковой краской фасадные элементы делают конструкцию надежной и долговечной. Малые габариты по фронту способствуют эффективному использованию площади внутри помещений.

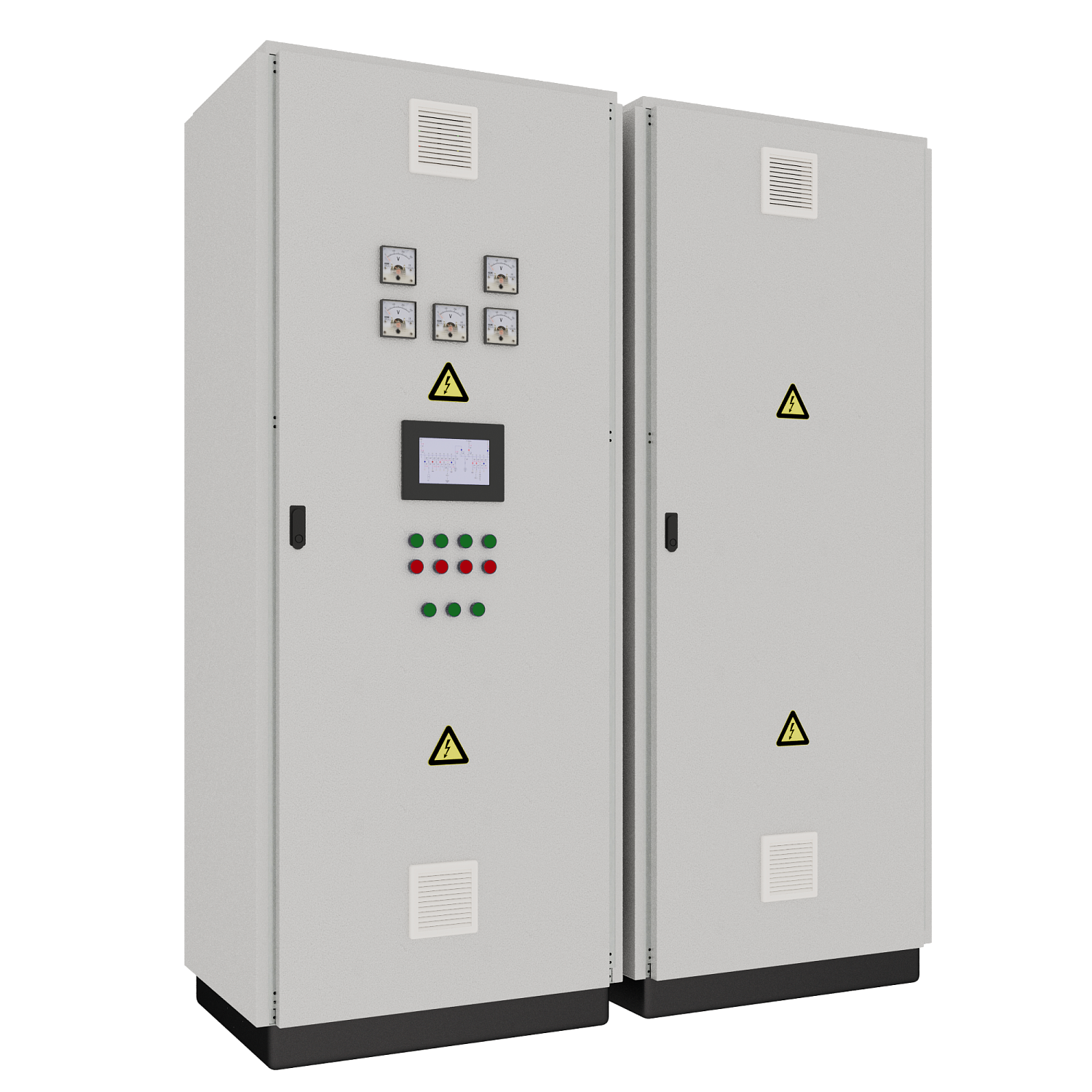

       На фронтальной двери устройства располагаются сенсорный или жидкокристаллический дисплей, приборы контроля тока и напряжения, светодиодная арматура и переключатели управления.

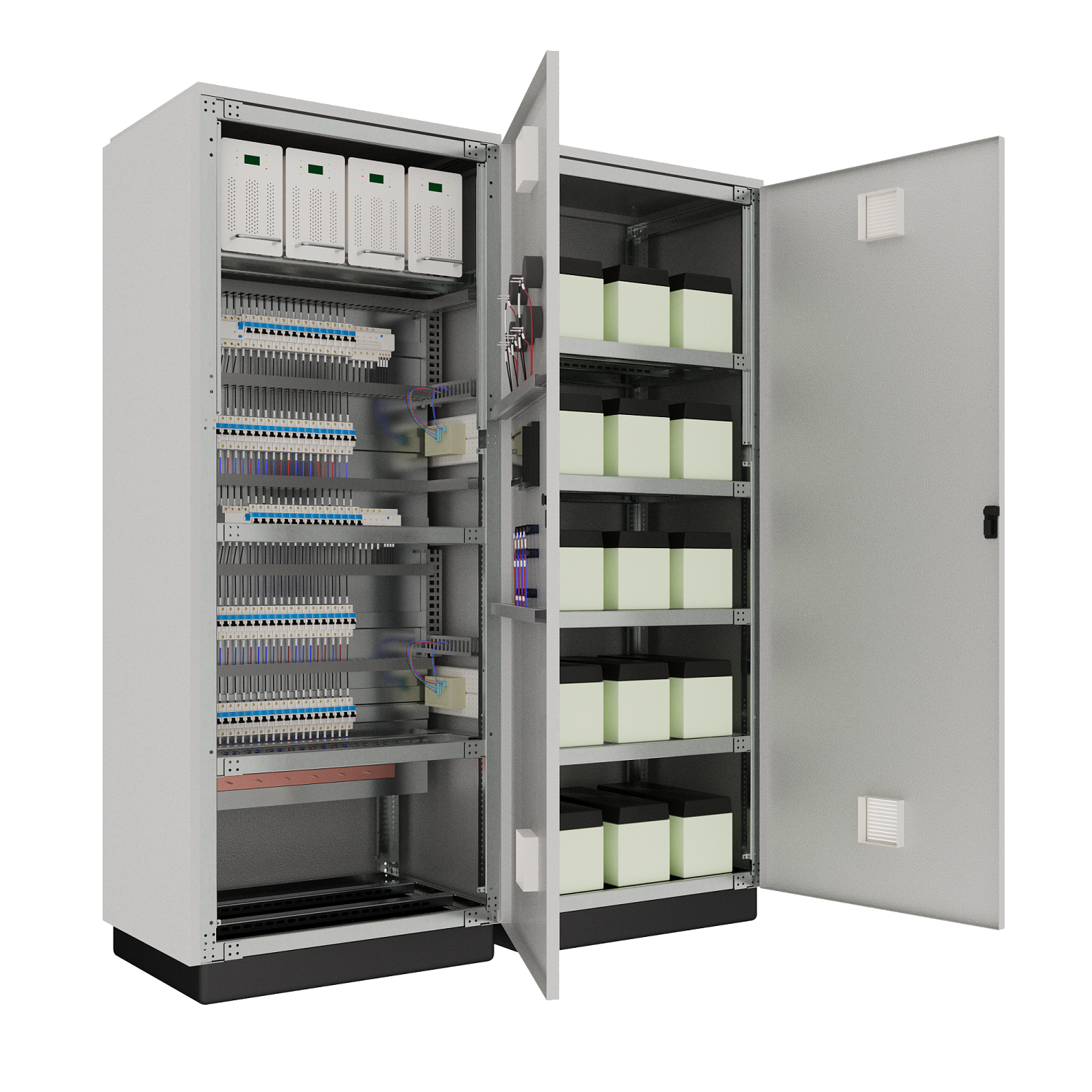

       Конструкция ШОТ- 02 с АКБ емкостью более 55А/ч, представляет из себя два металлических шкафа: аппаратный, где расположены ВЗУ, элементы распределения электроэнергии и контроля и отдельный шкаф аккумуляторной батареи. Клеммные ряды для подключения внешних связей и вывод заземления расположены на передней панели либо на боковой стенке корпуса. Тип исполнения шкафа зависит от емкости требуемых АКБ. Масса ШОТ- 01 так же зависит от применяемого типа АКБ, при выбранной емкости АКБ в 55А/Ч масса шкафа не превышает 550 кг.  В зависимости от пожеланий заказчика применяется наиболее удобный вариант. Шкаф оперативного постоянного тока рассчитан для работы внутри помещений, на высоте не более 2000 м над уровнем моря, при отсутствии вибрации и ударов. Рабочее положение шкафа оперативного тока вертикальное.

Основные технические характеристики

Технические данные:

* специсполнение с утеплением и обогревом до –40 ºС, без выпадения конденсата.

** срок службы установленных в шкафу оперативного постоянного тока герметизированных аккумуляторных батарей – в соответствии с эксплуатационной документацией предприятия-изготовителя.

В шкафу оперативного постоянного тока может быть установлено несколько типов   подзарядных устройств в зависимости от требований ТЗ.

       По согласованию с заказчиком в схему могут быть внесены изменения как в принципиальную электрическую схему ШОТ - 01 так и в элементы    металлоконструкции шкафа, в зависимости от ёмкости АКБ могут меняться габаритные размеры шкафов.

Перечень основных узлов ШОТ-02:

По дополнительному заказу в шкаф могут быть установлены:

- схема питания блокировки разъединителей;

- схема АВР по входному питанию;

- элемент мигающего света;

- вольтметр контроля изоляции;

- информационный контроллер;

- дополнительные указательные реле.

- автоматический обогрев шкафа;

- автоматический пофидерный контроль изоляции;

- инверторная система для питания цепей переменного тока.

- система контроля АКБ.

При внесении, по согласованию с заказчиком, изменений в схему шкафа может измениться перечень основных узлов.

        По дополнительному требованию шкафы ШОТ-01, ШОТ-02 комплектуются информационным контроллером, который устанавливается внутри шкафа. Он оборудован аналоговыми входами для измерения входного напряжения, постоянного тока, 8 дискретными входами и выходами, а также интерфейсом RS485 для передачи информации по протоколу Modbus RTU или МЭК 60870-5-103.

Преимущества ШОТ

        Благодаря наличию в цепях питания   функции автоматического ввода резерва (АВР) при потере питания от одного из двух независимых источников питания, работа ШОТ-02 не нарушается.  Комплексная система электропитания с функцией распределения нагрузки между модулями позволяет использовать ШОТ-02 с наибольшей экономической эффективностью и не расходовать ресурс оборудования при низких нагрузках или в холостом режиме.

 Встроенная в схему ШОТ-02, защита от глубокого разряда АКБ с сигнализацией и действием на отключение в случае понижения напряжения ниже уставки, позволяет безопасно для АКБ эксплуатировать ШОТ-02 на энергообъектах без постоянного персонала.

Шкаф оперативного постоянного тока не требует технического обслуживания на протяжении всего срока службы. Производится только осмотр и чистка от пыли.

Установленные в шкафу герметизированные аккумуляторные батареи не требуют

доливки электролита на протяжении всего срока службы.

       Универсальное исполнение и компактные габариты устройства обеспечивают удобный монтаж ШОТ-02 на любых релейных щитах электрических станций, трансформаторных подстанций и распределительных пунктах, подходят для установки на малогабаритные БКТП.

К комплекту ШОТ прикладывается следующая документация:

- руководство по эксплуатации, руководство по эксплуатации на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями;

- электрические схемы принципиальные;

- сертификаты соответствия на ШОТ и комплектующие.
