ЩПТ

        Щит постоянного тока ЩПТ предназначен для обеспечения бесперебойного питания постоянным током оперативных цепей управления, релейной защиты, автоматики и сигнализации, электромагнитов коммутационных аппаратов, аварийного освещения, приводов высоковольтных выключателей во всех режимах работы системы собственных нужд станции или подстанции от ЗВУ или в случае пропажи электропитания от АКБ.

      Данный тип оборудования главным образом используется в энергетической и нефтегазовой промышленности, серверных станциях и ЦОДДах, а так же в медицине и научных лабораториях.   Специальное исполнение корпусов  ЩПТ позволяет устанавливать  оборудование в установках со сложными климатическими условиями.

Конструкция

         Корпус ЩПТ защищён от коррозии на весь срок службы. Детали корпуса изготовлены из стального 1,5 - 2,0 миллиметрового листа, оцинкованного горячим методом. Узлы механизмов оцинкованы гальваническим методом. Элементы фасада покрыты порошковой полимерной краской с повышенной адгезией к металлу. Корпус собран на резьбовых и заклепочных соединениях без применения сварки. Металлический корпус из оцинкованной стали и покрытые порошковой краской фасадные элементы делают конструкцию надежной и долговечной. Малые габариты по фронту способствуют эффективному использованию площади внутри помещений.

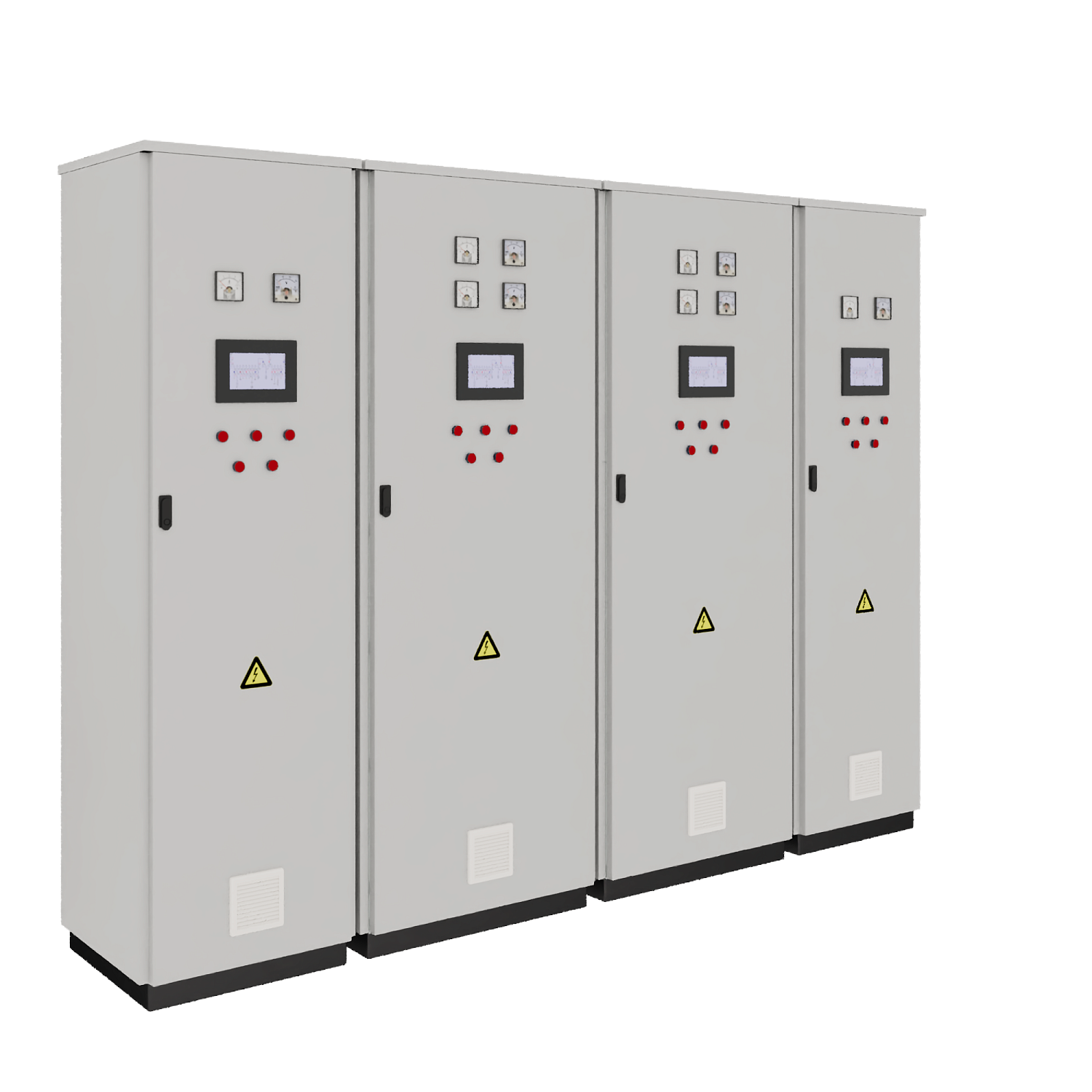

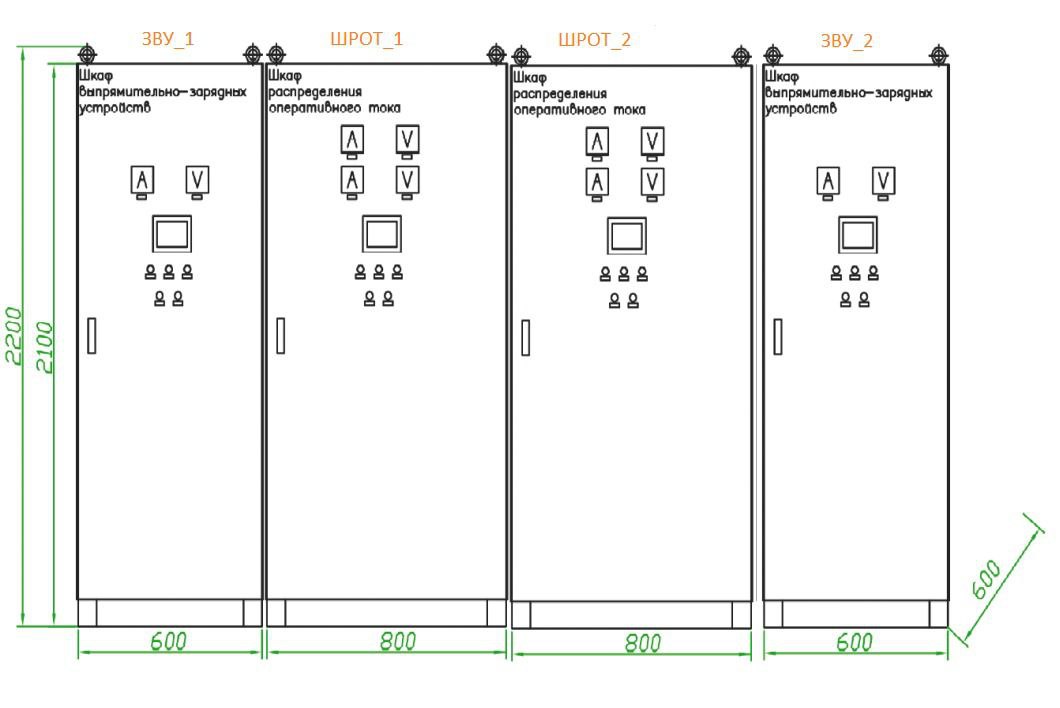

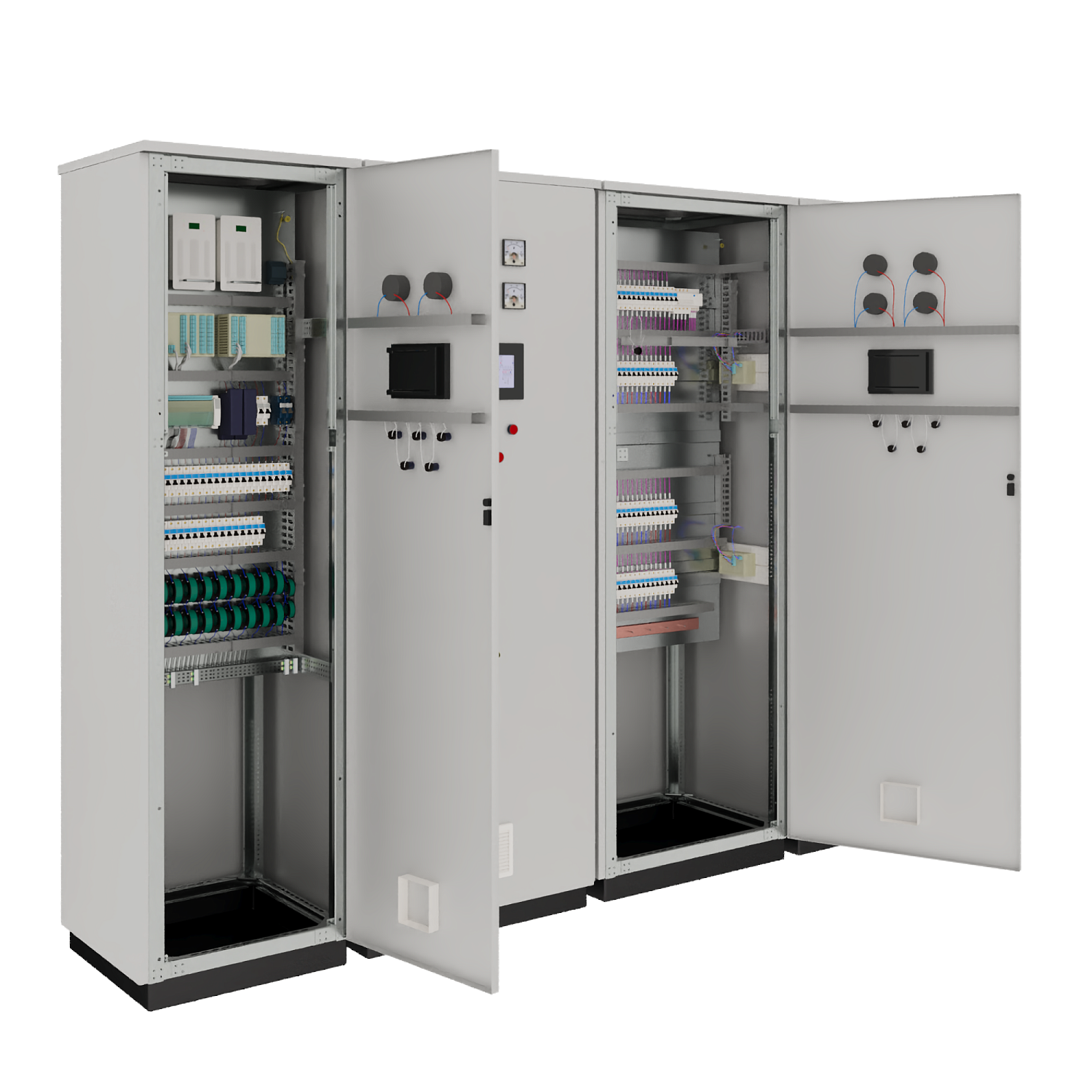

       Устройства изготавливаются в виде нескольких металлических шкафов, соединенных воедино.  На фронтальной двери устройства располагаются мнемосхема распределения нагрузки, сенсорный или жидкокристаллический дисплей управления ВЗУ, приборы контроля тока и напряжения, светодиодная арматура и переключатели управления.  В составе ЩПТ присутствуют аппаратные шкафы, где расположены ВЗУ, элементы распределения электроэнергии и контроля и отдельные шкафы аккумуляторной батареи. Клеммные ряды для подключения внешних связей и вывод заземления расположены на передней панели либо на боковой стенке корпуса аппаратного шкафа. Типоисполнение шкафов зависит от емкости требуемых АКБ. В зависимости от пожеланий заказчика и требований ТЗ применяется наиболее подходящий вариант. Щит ЩПТ рассчитан для работы внутри помещений, на высоте не более 2000 м над уровнем моря, при отсутствии вибрации и ударов. Рабочее положение щита ЩПТ вертикальное.

Основные технические характеристики

Общие технические характеристики щитов ЩПТ определяются структурой условного обозначения и техническим заданием.

Технические данные ПЗУ, встроенных в щит ЩПТ с питанием от однофазной питающей сети переменного тока:

Сборка ЩПТ производится с комплектующих аккумуляторных батарей производителей Ventura,  Delta, Exide (Sprinter, Marathon), Lioh или по желанию заказника. Зарядно-подзарядные устройства используются Eltek Valere, HVR, Electrolion и др.

Функционал ЩПТ:

- ввод электроэнергии от АБ, автоматическая зарядка и подзарядка АБ, встроенными в щит ЩПТ зарядно - подзарядными устройствами;

- распределение электроэнергии между потребителями;

- формирование шинки «мигающего света» - (+) EP дополнительно к шинам ±ЕY, ±ЕС;

- возможность объединения шин разных секций ЩПТ с помощью секционных разъединителей;

- селективная защита вводов и отходящих линий от токов перегрузки и короткого замыкания;

- непрерывный автоматический контроль качества напряжения на шинах ЩПТ с

-формированием сигнала об отклонении параметров сети постоянного тока;

- непрерывный автоматический контроль сопротивления изоляции сети постоянного тока

относительно «земли» с формированием сигнала о снижении сопротивления изоляции

ниже допустимого значения;

- автоматическое определение поврежденного фидера при замыкании на «землю»;

- формирование обобщенного предупредительного сигнала при срабатывании защит,

исчезновении напряжения на шинках ±ЕС (±ЕY), исчезновении напряжения питания

зарядно - подзарядных устройств;

- измерение основных текущих параметров состояния АБ таких как: ток заряда - разряда, ток подзаряда, напряжение на шинках ±ЕС;

- возможность увеличения количества отходящих линий за счет использования шкафов

расширения;

- измерение и контроль аналоговых и дискретных сигналов осуществляется встроенными в щит ЩПТ микропроцессорными средствами измерения, контроля, передачи и отображения информации.

Структура условного обозначения ЩПТ

1 - Щит постоянного тока.

2 - Номинальное напряжение, В – 110; 220.

3 - Номинальное напряжение элементов или блок-батарей аккумуляторной

     батареи (АБ), В – 2,2; 6; 12.

4 - Число элементов или блок-батарей основной АБ, шт.- ХХХ.

5 - Число элементов или блок-батарей хвостовой АБ, шт. - ХХ.

6 - Номинальная емкость АБ, А·ч - 120;150;200; 240;300;400; 500;600;800.

7 - Число АБ при их комплектной поставке, шт. - 0; 1; 2.

8 - Тип вводных защитных аппаратов:

FU – предохранители, QF – автоматические выключатели.

9 - Общее число линейных защитных аппаратов, подключенных

     к шинам ± ЕY, шт. – 8; 16.

10 - Тип линейных защитных аппаратов:

FU – предохранители, QF – автоматический выключатели.

11 - Общее число линейных защитных аппаратов, подключенных

       к шинам ±ЕС, шт. – 16; 24; 32.

12 - Тип линейных защитных аппаратов:

FU – предохранители, QF – автоматический выключатели.

13 - Степень защиты: - 21 – IP21; 54 – IP54.

14 - Климатическое исполнение и категория размещения по ГОСТ 15150.

К комплекту ЩПТ прикладывается следующая документация:

- руководство по эксплуатации, руководство по эксплуатации на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями;

- электрические схемы принципиальные;

- сертификаты соответствия на ЩПТ и комплектующие.

       В дополнение компания Энергомаш РЗА готова выполнить реконструкцию «Под Ключ» или   в качестве субподрядной организации существующих щитов постоянного тока ЩПТ с заменой основного изношенного оборудования на новое.
